| 類 別 |
名 稱 |
規 格 |
品 牌 |
| 電器部分 |
伺服電機（送料）G1系列 |
1KW |
日本三菱 |
| 伺服驅動器個G1 |
|
日本三菱 |
| 伺服電機（轉角）G4系列，帶記憶功能 |
2KW |
日本三菱 |
| 伺服驅動器G4 |
|
日本三菱 |
| 精密減速機 |
|
臺灣科泰 |
| 斜齒輪 |
|
臺灣大同 |
| 主軸 |
|
臺灣大同 |
| 開關電源 |
|
臺灣明緯 |
| 控制系統PLC |
|
日本三菱 |
| 人機界面 |
10英寸 |
臺灣威綸 |
| 中間繼電器 |
直流24V |
施耐德 |
| 接觸器 |
LC1D1210M7N |
| 恒壓器 |
5KW |
五川 |
| 直線導軌 |
導軌 |
直徑25X25 |
臺灣上銀 |
| 導軌 |
直徑25X25 |
| 傳動軸承 |
|
NSK |
| 滾珠絲桿 |
40x20 |
臺灣JC |
| 液壓部分 |
油泵電機 |
2.2KW |
遠東微特 |
| 高壓定量葉片泵 |
PV2R1-20-20F |
臺灣JH |
| 液壓系統 |
|
自主設計 |
| 密封件 |
0圈 |
臺灣鼎基 |
| 格萊圈 |
美國PARKER |
| 電磁閥 |
DFB-02-3C2/3C4 |
臺灣聯集 |
| DFB-02-3C2/3C4 |
| 精密減速機 |
|
1：70 |
臺灣科泰 |

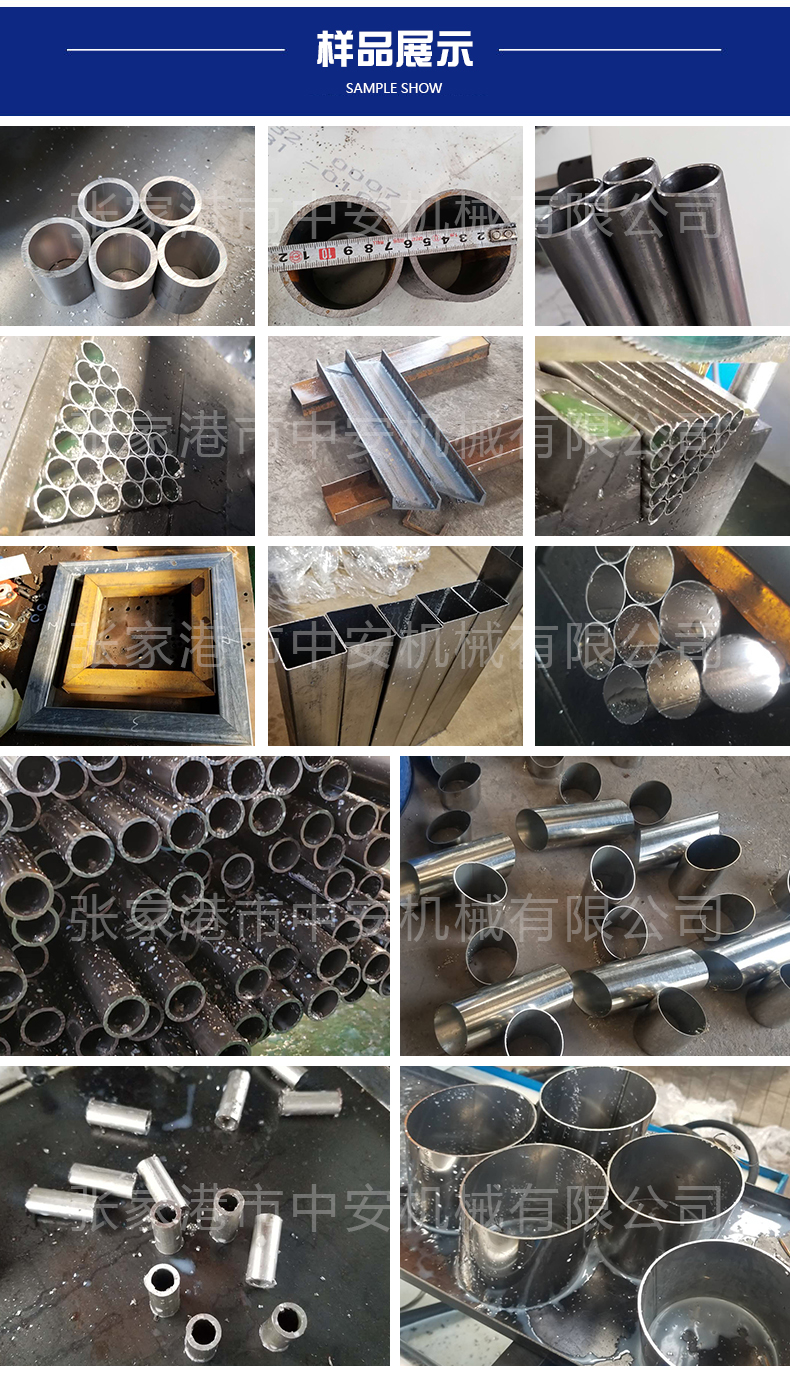

適用的管材規格和角度切割范圍
Φ16-95mm×0.6--6.0mm； 方管10X10X4-- 100×100×0.6--5.0MM 切割角度40-90°
生產能力
視要加工的管材長度而定，一般不小于1根
設備夾料范圍：
類型：1.2.支裝夾 可選擇1支 ，根據管子不同的高度裝夾支數。
設備精度范圍：
切管機：送料精度±0.15mm，轉角精度±0.25mm。
設備工作方式：
工藝描述：
檢查設備→人工上料→開啟操作箱→根據管材規格設置→
參數和切割參數→啟動設備→送料小車開始夾料→伺服電機開始送料→轉角電機開始轉角到你設定的角度→開始切割→切割完成→主夾打開.拉料夾打開→然后出料。
對能源介質要求：
電源: AC 380V ±10% 50HZ±1HZ，60kVA
干燥無油壓縮空氣： 壓力0.4～0.6MPa，溫度 ≤50℃,1標準立方米/分
廠房內溫度：0～+40℃ ;地區濕度： 相對濕度≤85%
場地要求：
1、4500X1150X1800MM

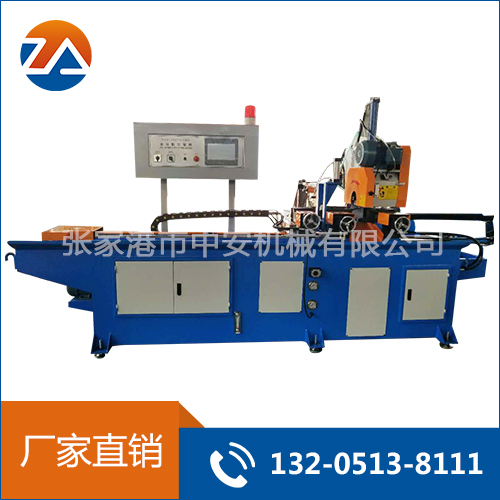

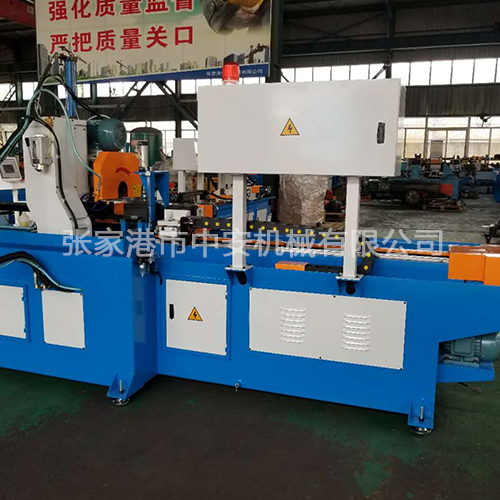

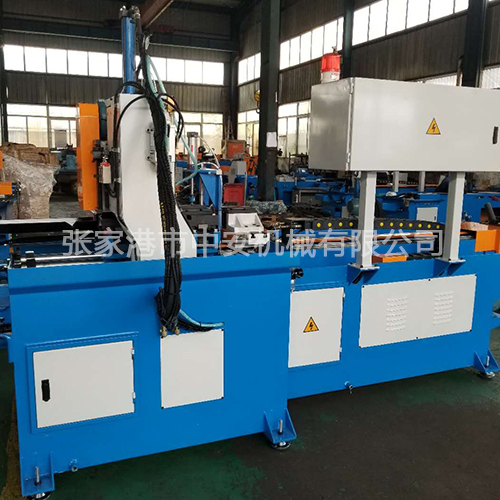

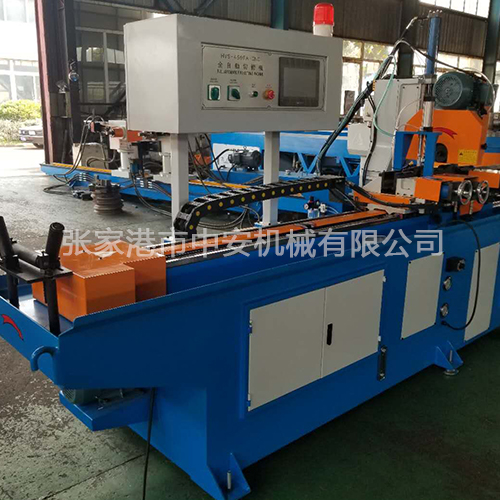

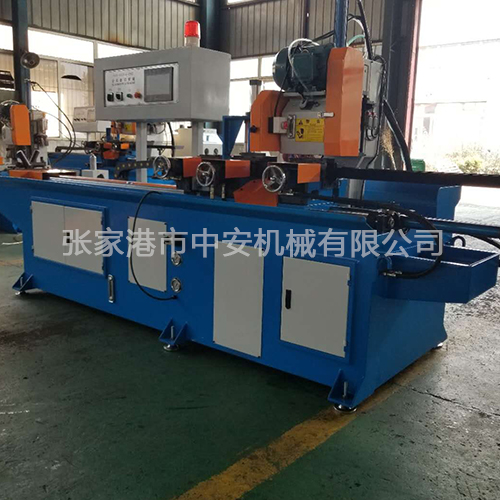

MH-425CNC-2A全自動角度切管機
| 最大切割 |
圓 管 |
外徑*壁厚(d*mm) |
95*6 |
| 最小切割 |
圓 管 |
外徑*壁厚(d*mm) |
10*0.6 |
| 最大切割 |
方管 |
外徑*壁厚(d*mm) |
100X100X5（切割大小明細附說明書里面） |
| 單次送料長度 |
mm |
可根據客戶要求 |
| 送料精度 |
mm |
+0.15
- |
| 切割角度 |
45---90° |
|
| 轉角精度 |
|
|
+0.2
-0.2 |
| 刀具選擇 |
高速鋼 |
mm |
￠350 |
| 油泵馬達 |
|
KW |
2.2 |
| 主機馬達 |
KW |
3.3/4 |
| 主軸轉速 |
rpm |
56/102standard |
| 送料伺服馬達功率 |
KW |
1 |
| 冷卻水泵 |
W |
90 |
| 機器外形尺寸 |
mm |
4500*950*1800 |
| 機械重量Weight |
kg |
2300 |
裝備特點：
1: MH-425CNC全自動角度切管機是本公司自主開發的CNC數控系統，操作簡單維護方便，人機界面上有自動檢測功能，一看就能明了。
2：生產過程穩定產品精度，可實現多支管切割和單支管切割，是做五金裝飾，窗簾裝飾，戶外家具，健身器材，汽車配件，水暖行業，超市貨架，石油管道等等切割理想的設備。
3：加工長度可同時設置鋸切多種尺寸的長度和數量。系統自動分析及進行分類生產。
4：切屑機頭為四軸變速傳動，性能穩定與節能，水冷卻系統確保機械可靠性和耐久性，延長機械使用壽命。
5：機械送料運動部分采用直線導軌加精密減速機，使送料切割精度達到+ -0.2mm。
6：獨特的夾具系統，確保產品不刮傷，不變形，且送給過程流暢。
7：觸摸式人機界面，操作簡單，而且每個系統可獨立操作，又可一體匹配，維護簡單方便。
8：切屑與液體配置了過濾系統，集中處理，方便干凈。
9：角度切割可切八字角，和梯形角度。只需電腦編程。
10：大大為工廠節約人力資源的問題。

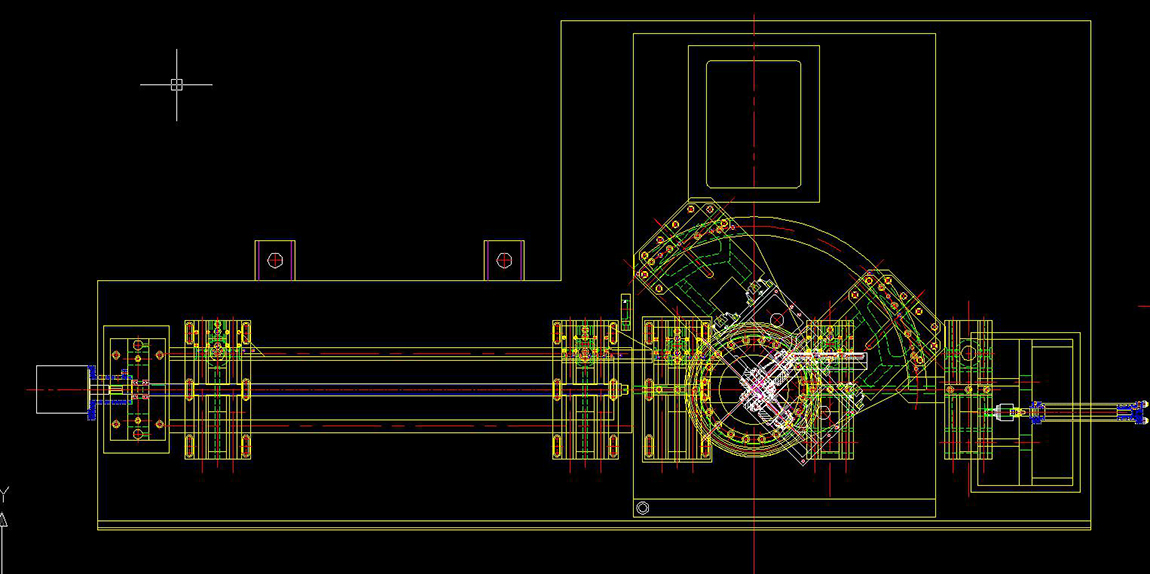

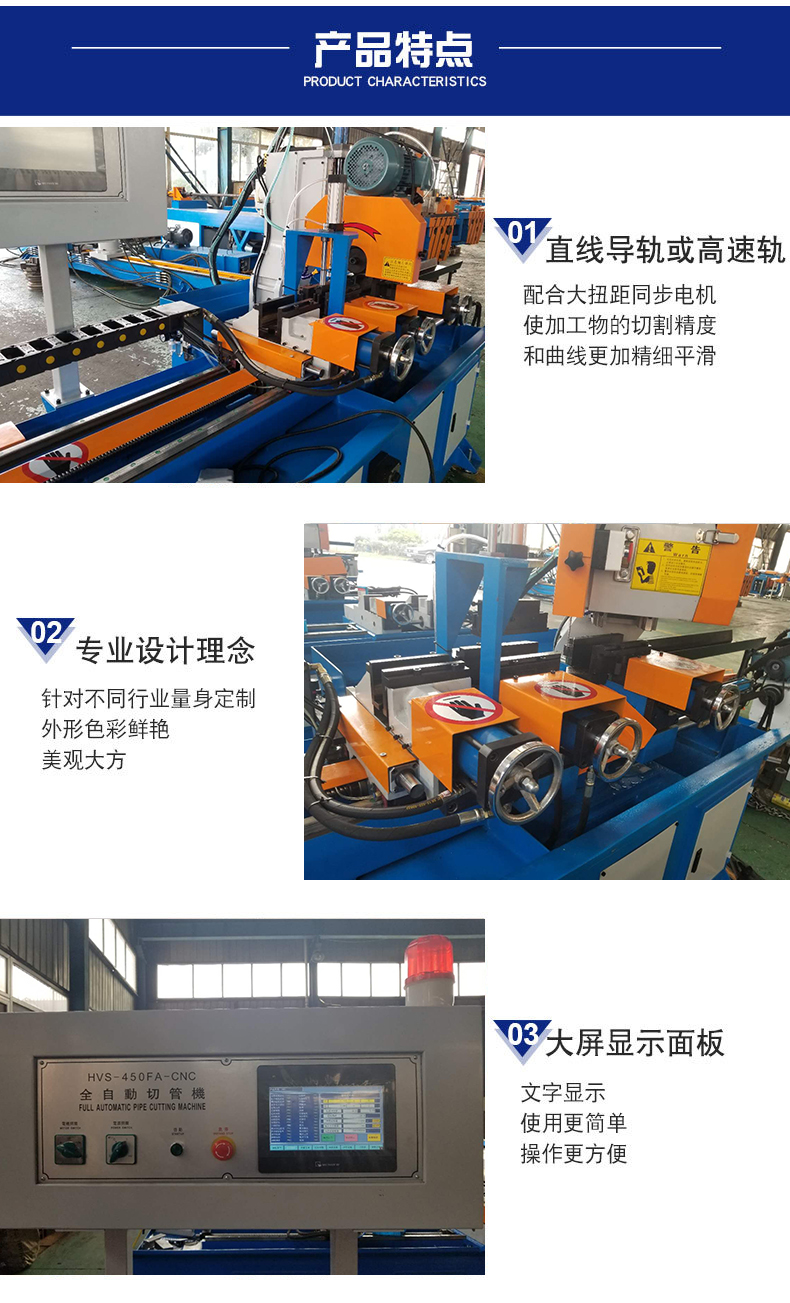

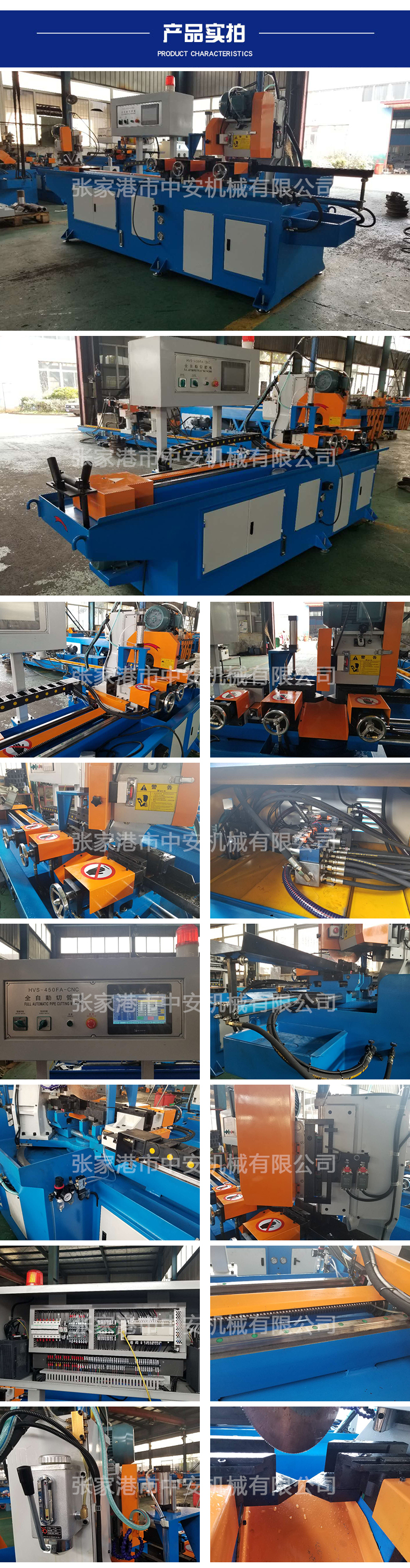

設備示意圖：
