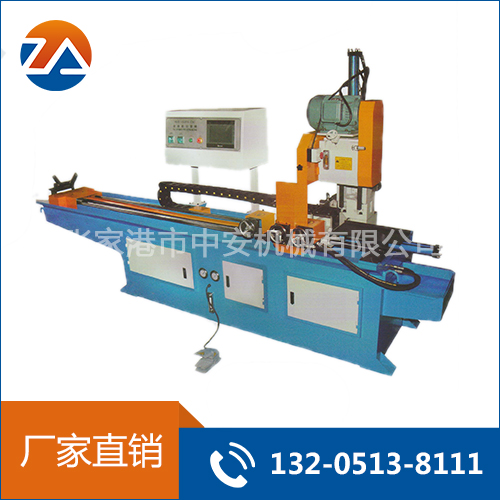

一、伺服全自動切管機技術參數：
| 全自動切管機型號：HVS-425FA-CNC(伺服送料) |
| 主要技術參數如下： |
| 型號 |
HVS-425FA-CNC |
| 最大適用碳管鋼材 |
Φ130mm |
| 送料長度材料 |
夾送無限制 |
| 適用鋸片 |
Φ280mm-Φ450mm |
| 送料速度 |
Max.1000mm/s |
| 送料精度 |
±0.1mm |
| 送料行程 |
1.5m |
| 主軸轉速 |
44/22（快速50/110） |
| 切管能力 |
208/104 |
| 液壓系統馬達 |
4kw |
| 機器重量 |
2000kg |
| 機器尺寸L*W*H |
2700×1100×1750mm |
| 低壓電氣元件 |
施耐德 |
| 繼電器 |
日本 歐姆龍 |
| 變壓器 |
蘇菱 |
| 電源開關 |
明緯 |
| 行星減速機 |
亨特 |
| 送料伺服電機 |
三菱 |
二、
設備配置
1、液壓件
| 名 稱 |
產 地 |
| 油泵 |
臺灣研華 |
| 溢流閥 |
臺灣研華 |
| 進刀電磁閥 |
臺灣研華 |
| 夾管電磁閥 |
臺灣研華 |
| 液壓油缸 |
臺升制造 |
| 油缸“O”型圈 |
臺灣頂基 |
| 油缸UN圈 |
臺灣頂基 |
2、電器配置
| 名 稱 |
產 地 |
| 機床變壓器 |
九州集團有限公司 |
| 交流接觸器 |
施耐德 |
| 熱過載繼電器 |
施耐德 |
| 啟動，急停按鈕 |
施耐德 |
| 熔斷器底座 |
施耐德 |
| 接近開關 |
日本歐姆龍 |
| 開關電源 |
臺灣明緯 |
| 小型斷路器 |
施耐德 |
| 電機 |
南通遠邦 |

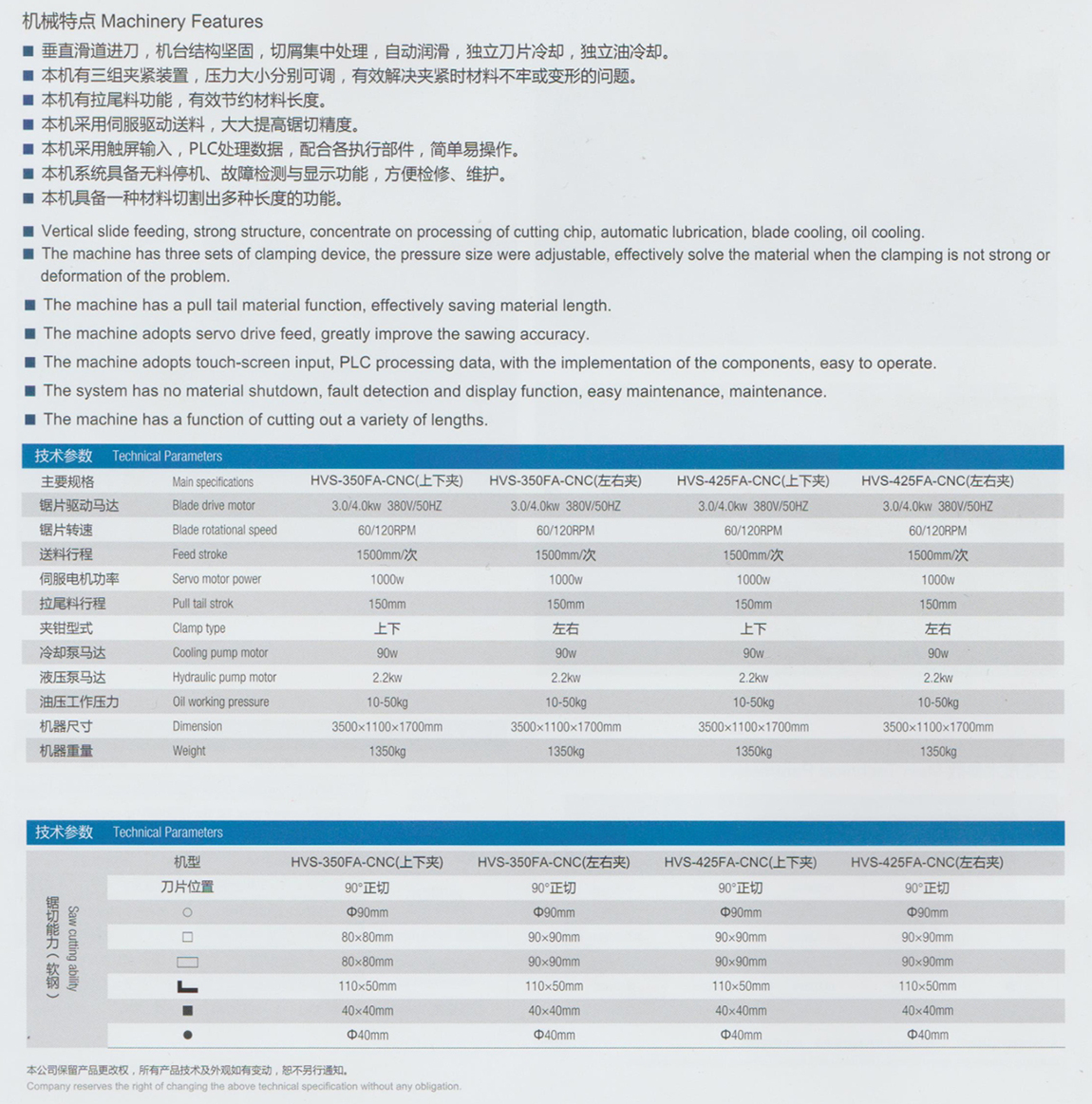

三、主要特點：
1、垂直滑道上下進退刀，夾緊方式左右夾，鋸切穩定，精度高；
2、消除齒隙回彈的高效率減速機構，重切削鋸片壽命更長；
3、送料結構堅固，動作精確，浮動式料座，不傷工作表面；
4、特殊設計的主夾鉗，夾持力強又可靠安全；
5、滑道自動給油循環，機器平穩壽命長；
6、冷卻液自動循環，確保切面光滑，鋸片長壽；
7、控制按鈕集中在表面板上，操作方便；
8、配備過流式保護裝置及鋸切數量設定暨設定計數裝置；
9、配備鋸切長度顯示裝置及無料停機置；
10、切屑集中處理，方便又干凈。
11、機器有自動拉尾料功能，工件最后余料30mm長度，節省材料。
12、主傳動采用全齒輪機構傳動。
13、采用液壓進給方式進刀，穩定可靠。
14、機器的液壓系統設風冷卻裝置，便于用戶控制油溫。
四、標準配置：
1、 基本機臺
2、 油壓系統
1.
輔助材料：
• 機器在交付時不包含機器使用的液壓油和潤滑油等輔助材料。
• 機器電柜到用戶現場電源之間的電源線由用戶提供。
• 機器需要試切的管子或其他型材由用戶提供。
2.
切管工藝：
• 設備滿足提供的圖紙要求，所制產品質量不底于產品實樣，切割面光滑無毛刺。
• 按需方提供圖紙或者樣管件制作模具。
• 加工管件表面無明顯傷痕。。
3.
液壓系統技術特點：
• 油壓系統設計合理、可靠，并有吸油過濾系統保證液壓油的清潔。
• 油壓系統有的封閉油箱，油箱內有多油腔技術設計。
• 油箱還設計有便于清理的油箱窗口。
• 管路布置合理、整齊、牢固，無滲漏。
4.
電氣控制介紹
• 機器適合于溫度10–45℃，20℃時的最大相對濕度為90％的環境正常工作。
• 所有電氣設備(設計、制造、安裝)符合IEC標準。
• 按照三相五線制配線設計電路，保護接地與工作零線分開。
• 在移動控制臺上安裝有急停按鈕。
• 急停按鈕采用紅色蘑菇頭自鎖按鈕，其常閉點觸點用于安全回路。
• 電氣配線（電線及電纜）均有明確標號，并與原理圖一致。
• 分立的總電箱和設備的連線采用線槽或金屬管連接，不直接使用電纜。
• 所有電線連接全部通過端子板連接，沒有直接對接的接點。
• 導線接點全部采用壓接接線端子。
• 設備線路移動部分比較長的線路，全部采用吊環布線或坦克拖鏈布置。
• 采取防護措施，能防止水、灰塵、油污進入電柜。
• 所有分離箱體，包括電柜、控制臺、液壓站等均有接地設施。
• 電機設計有相應的過流保護功能。
